在汽車(chē)工業(yè)中，擁有良好的抗沖擊性能的材料通常用來(lái)制造車(chē)身和底盤(pán)，以抵御碰撞和擠壓。使用滑石粉填充的聚丙烯塑料，可以提高材料的彎曲性能，但會(huì)不同程度降低材料的抗沖擊性能?；钠焚|(zhì)好壞將影響填充后材料的抗沖擊性能。一般來(lái)說(shuō)，滑石粉的二氧化硅（SiO2）和細(xì)度對(duì)于材料的沖擊性能影響較大。本文將在二氧化硅梯度與目數(shù)梯度下對(duì)比經(jīng)滑石填充后產(chǎn)品的抗沖擊性能。

使用三種相同細(xì)度不同二氧化硅的滑石粉按照粉體填充20%與聚丙烯共混制備樣料，再通過(guò)注塑制樣，得到三款不同二氧化硅的滑石粉樣品，測(cè)試其抗沖擊性能后得到如下結(jié)果。

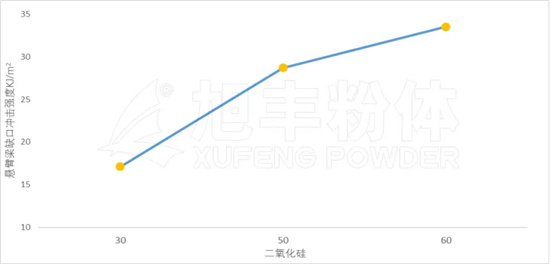

圖1 不同二氧化硅下產(chǎn)品的抗沖擊性能

通過(guò)圖1可以看到，二氧化硅提高，樣品的抗沖擊性能也相應(yīng)得到提升。二氧化硅越高，說(shuō)明滑石粉的純度高，雜質(zhì)就越少，滑石粉的品質(zhì)就越好，沖擊性能受其他伴生礦雜質(zhì)的影響就越小，從而提高樣品的抗沖擊性能。

使用三種相同二氧化硅但是不同細(xì)度的的滑石粉按照粉體填充20%與聚丙烯共混制備樣料，再通過(guò)注塑制樣，得到三款不同二氧化硅的滑石粉樣品，測(cè)試其抗沖擊性能后得到如下結(jié)果。

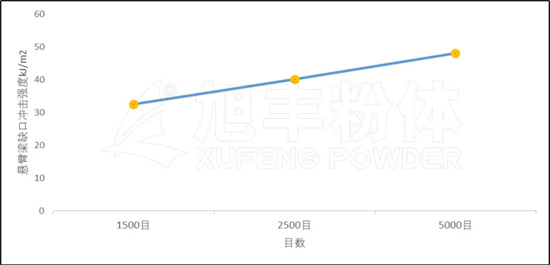

 圖2 不同細(xì)度下產(chǎn)品的抗沖擊性能

通過(guò)圖2可以看到，在二氧化硅相同的情況下，目數(shù)越高的產(chǎn)品，其抗沖擊性能越好。這是因?yàn)槟繑?shù)越高，說(shuō)明滑石粉的粒徑越小，粉體的比表面積越大，與樹(shù)脂接觸的點(diǎn)就越多，在受外力的情況下，其產(chǎn)生的裂紋和受力點(diǎn)會(huì)越多，因此材料的抗沖擊性能會(huì)更好。

通過(guò)以上兩個(gè)對(duì)比實(shí)驗(yàn)可以得知，對(duì)于滑石粉填充的材料，滑石粉的細(xì)度越高，二氧化硅越高，材料的沖擊性能越好。

對(duì)于性能要求比較高的產(chǎn)品，可以從提高滑石粉目數(shù)、二氧化硅的方式提高材料的抗沖擊；

對(duì)于性價(jià)比要求高的產(chǎn)品，可以調(diào)整填料的二氧化硅和細(xì)度達(dá)到降本增效的結(jié)果。

展會(huì)邀請(qǐng)

CHINAPLAS 2025 國(guó)際橡塑展

時(shí)間：4月15-18日

地點(diǎn)：廣東深圳國(guó)際會(huì)展中心（寶安）

旭豐粉體展位號(hào)：16Q37

第二十六屆中國(guó)(晉江)國(guó)際鞋業(yè)暨

第九屆國(guó)際體育產(chǎn)業(yè)博覽會(huì)

時(shí)間：4月19-22日

地點(diǎn)：晉江國(guó)際會(huì)展中心

旭豐粉體展位號(hào)：B展廳27-28,37-38（鞋紡材料展區(qū)）
